nafnmerki laserplata klippa vél 3mm ál leysir klippa vél

nafnmerki laserplata klippa vél 3mm ál leysir klippa vél

Upplýsingar um vöru


Vottun: CE
Greiðslu- og sendingarskilmálar:
Lágmarks pöntunarmagn: 1Set
Verð: Samningsatriði
Upplýsingar um umbúðir: 1 * 40GP ílát
Afhendingartími: 30 dagar
Greiðsluskilmálar: L / C, D / A, T / T, D / P, Western Union

Ítarleg vörulýsing


Forrit ::Allt málmefniSkurður þykkt:SS upp í 12 mm, MS upp í 22 cm
Laser tegund ::TrefjarPúls tíðni:1-2000 HZ
Staðsetningarkerfi:Rauða ljósiðStjórna hugbúnaður ::Cypcut
Grafískt snið stutt:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTUpprunastaður::Kína
Gerðarnúmer ::TY-DD3015Þjónustuþjónusta veitt:Verkfræðingar fáanlegir í þjónustu véla erlendis
Endurtekning nákvæmni ::+ -0,03mmVinnuhitastig::0 ° C-45 ° C
Vinnu rakastig ::5%-95%Laser uppspretta:Kínverska eða innflutt
Spenna::AC380V ± 10% 50 HZ (60 HZ)Skurður:3000x1500mm

Kostur trefjar leysir klippa vél


1. Excellent Path Quality: Smaller laser dot and high work efficiency, high quality.
2. High Cutting Speed: cutting speed is 2-3 times than same power CO2 laser cutting machine.
3. Stable Running: adopt top world import fiber lasers, stable performance, key parts can reach 100,000 hours;
4. High Efficiency for photoelectric conversion: Compare with CO2 laser cutting machine, fiber laser cutting machine have three times photoelectric conversion efficiency.
5. Low Cost: Save energy and protect environment. Photoelectric conversion rate is up to 25-30%. Low electric power consumption, it is only about 20%-30% of traditional CO2 laser cutting machine.
6. Low Maintenance: fiber line transmission no need reflect lens, save maintenance cost;
7 Easy Operations: fiber line transmission, no adjustment of optical path.

Helstu eiginleikar trefjar leysir klippa vél


Vélhluti:
1. Vélarhluti Taiyi með 8mm stálbyggingu, 600 ℃ hitameðferð, Nákvæm suðu, til að tryggja 20 ára notkun án aflögunar.
2. Gólfefni með steypu úr magnesíumblöndu, sterkur stöðugleiki án aflögunar, hröð hreyfing.
3. Hár skilvirkni skipulagsreykingakerfi á báðum hliðum vélarhluta, Sterkt segmentað ryk og reykingasöfnun, það mun draga úr skaða á starfsmanni.
4. Innfluttur nákvæmni flens minnkun og servó mótor, fljótur hlaupa hraði.
5. 70 blað og 6 rennibrautir á vélarrúminu, með lokuðum blaðum til að draga úr viðvörun vélarinnar, rennibrautir vinna með strokka til að hlaða niður og hlaða niður blöðum á auðveldan hátt.
6. Hægt er að opna sveigjanlegan hleðslukassa að framan og báðum hliðum sem er sannfærandi fyrir vinnuskilyrði vélarinnar.

Forskrift


Laser uppspretta miðillTrefjar
Skurður svið (L * W)3000 mm × 15000 mm
Z ás högg250 mm
Hámark staðahraði120 m / mín
X, Y ás Maks. flýta fyrir hraða1,0G
KælingarformKæling vatns
Laser bylgjulengd1070nm


Afköst leysirgjafa



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Valfrjálst)

Mín. skera bilið≤ 0,1 mm
Staðsetningarnákvæmni X, Y og Z ása± 0,03 mm
Endurtekin staðsetningarnákvæmni X, Y og Z ása± 0,01 mm
Þykkt skurðar (samkvæmt efni)0,2 - 25 mm
ÖkumannslíkanInnfluttur servó mótor
Aflþörf380V, 50/60 Hz
Vinnuhitastig0-45 ℃
Stöðugur vinnutími24 klukkustundir
Þyngd vélarinnarUm 12000 kg
Algjör vernd aflgjafaIP54

Tilvísunartafla um skera þykkt


Laser mátturHámarks skurðarþykkt
Kolefnisstál (mm)Ryðfrítt stál (mm)Ál (mm)Brass

(mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Hér að ofan aðeins tilvísun

Ítarlegar myndir


Nafn:Vélhluti og fylgihlutir.600 ℃ hitameðferð, sólarhrings kæling í ofninum, nákvæm CO2-verndun suðu, til að tryggja 20 ára notkun án aflögunar.
b.Synchronous X / Y / Z ásar: Z-ásinn getur keyrt 150mm, hentugur til að klippa mörg afbrigði af málmplötum.
C. Hágæða tryggir endingu þess og auðveldara viðhald.
Nafn:AC servó mótor og ökumaður Innfluttur servó mótor (Y-ás knúinn af tveimur servó mótorum) ásamt háþróaðri plánetukerfisbúnaðinum tryggir stöðugt, nákvæmt og áreiðanlegt drif.
Nafn:Nákvæmar línulegar leiðbeiningar Samþykkt skurðarkerfi, leysirafl og servóhreyfing henta hvort öðru fullkomlega, flutt inn hár nákvæmni gír og rekki drifkerfi, skiptanlegt tvöfalt vinnuborð til að tryggja meiri vinnsluhraða og nákvæmni ..
Nafn:SkurðarhöfuðSnertilaus klippahausinn hefur það hlutverk að vera sjálfvirkur hæðarskoðun og andstæðingur-árekstur, sem bætir skurðarhraða, sléttleika og skurðarnákvæmni undir sama framleiðslugildi. Í orði er hægt að auka skurðvirkni.
Nafn:Laser hraðhraði, skurðlína með mikilli nákvæmni og slétt klippa

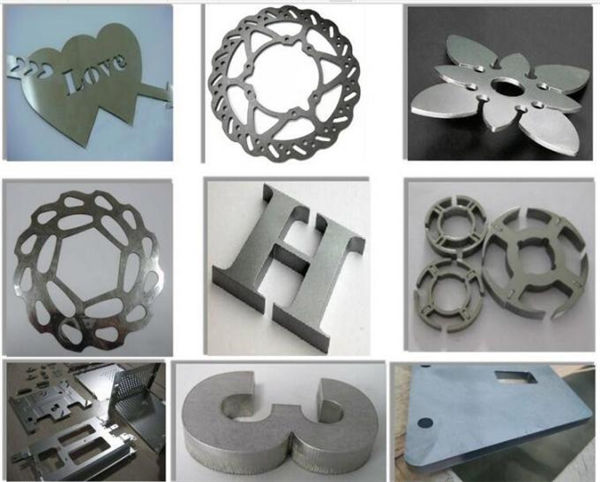

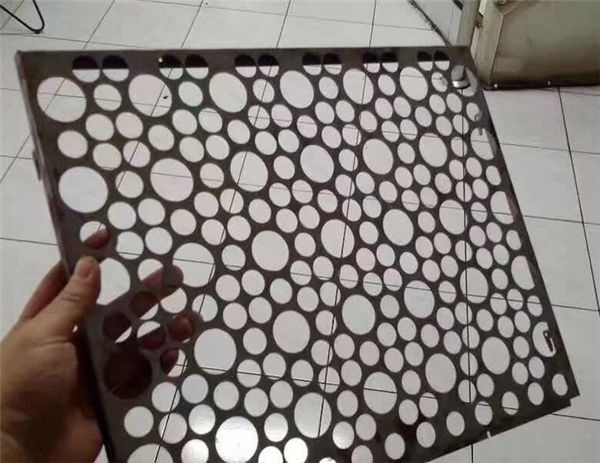

Skera sýnishorn
