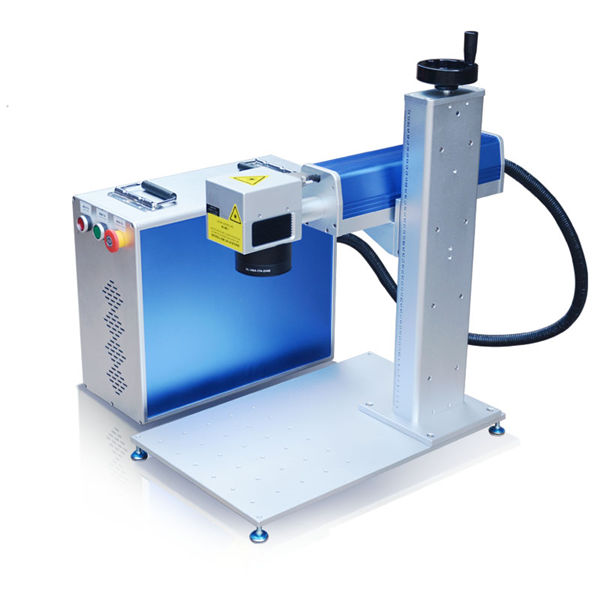

fiber laser engraving machine 10 meter machine body design

Upplýsingar um vöru

Vottun: CE
Greiðslu- og sendingarskilmálar:
Lágmarks pöntunarmagn: 1Set
Verð: Samningsatriði
Upplýsingar um umbúðir: 1 * 40GP ílát
Afhendingartími: 30 dagar
Greiðsluskilmálar: L / C, D / A, T / T, D / P, Western Union

Ítarleg vörulýsing

Forrit:	Allt málmefni	Skurður þykkt:	Upto 1mm SS
Laser tegund:	Innfluttur upprunalegur trefjarlaser	Hámarks skurðarþykkt:	20mm / CS; 10mm / SS
Mín.línubreidd:	0,1 mm	Stjórna hugbúnaður:	Cypcut
Grafískt snið studd:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Brand Name:
Endurtekning nákvæmni:	+/- 0,03mm	Vinnuhitastig:	0 ° C-45 ° C
Kælastilling:	Vatnskæling	Laser uppspretta:	IPG / Nlight / Raycus / Max
Spenna:	AC380V ± 10% 50 HZ (60 HZ)	Skurður:	3000x1500mm

Umsókn

Applied for Standard Stainless steel strip with thickness 0.2 to 14mm

Product

Cut round circle 100-800mm

Project Configration

code	Liður
1	Scrap disposal system
2	Mechanical arm
3	Laser cutting machine
4	The central electric control cabinet
5	Cooling system
6	Feeding machine

Laser Machine Spec

Laser uppspretta miðill	Trefjar
Skurður svið (L * W)	10000 mm × 15000 mm
Z ás högg	250 mm
Hámark staðahraði	120 m / mín
X, Y ás Maks. flýta fyrir hraða	1,0G
Kælingarform	Kæling vatns
Laser bylgjulengd	1070nm
Afköst leysirgjafa	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Valfrjálst)
Mín. skera bilið	≤ 0,1 mm
Staðsetningarnákvæmni X, Y og Z ása	± 0,03 mm
Endurtekin staðsetningarnákvæmni X, Y og Z ása	± 0,01 mm
Þykkt skurðar (samkvæmt efni)	0,2 - 25 mm
Ökumannslíkan	Innfluttur servó mótor
Aflþörf	380V, 50/60 Hz
Vinnuhitastig	0-45 ℃
Stöðugur vinnutími	24 klukkustundir
Þyngd vélarinnar	Um 12000 kg
Algjör vernd aflgjafa	IP54

Laser cutting machine parameter

The lathe bed is made of the overall welding structure, after annealing after stress relief were rough machining and the secondary vibration aging treatment of metal finishing, better solve the stress due to welding, thus greatly improve the stability of machine tool.X, Y, Z axis adopts the Japanese servo motor, equipped with high precision grinding gear reducer and rigidity rack, high precision linear guide, such as efficient transmission mechanism, effectively guarantee the accuracy of transmission;Machine is equipped with automatic lubricating device, cutting area has dust exhausting device, waste car at the bottom of the cutting area, Mechanical cutting motion, maintain arc poor filling operation, don't need to return to the origin after one time cutting travel, Thus saving a lot of time, cutting speed improved greatly. By calculation, can improve the efficiency of more than 15% of the cutting with this improvement.

Moving cutting bed’s movement control by chain driven by servo motor, the bed surface is made up of copper and aluminum cylinder cap, copper cap can reduce the scratch plate effectively, reduce the cost of replacement.

Collecting, uncoiling, Straighten, feeding device parameters

Code	Performance	Breytir	Athugasemd
1	maximum loading weight of the coil	10T(Max)
2	Width of coil	200mm～1300mm
3	Thickness of coil	0.3mm～1.5mm
4	material roll inner diameter	Ø460-530mm
5	material roll outer diameter	Ø1300mm(Max)
6	production line speed	20m / mín
7	loading mode	loading car
8	Tensioning method	hydraulic distension
9	braking method	Pneumatic disc brake
10	Feeding control	electric induction
11	uncoil	frequency control
12	Carrier; Material with a coffret	automatic
13	pressing device	Automatic
14	Flat roller	up 11 down 12
15	pinch roll	1set
16	feeder	pinch roller
17	Feeder driver	servo motor

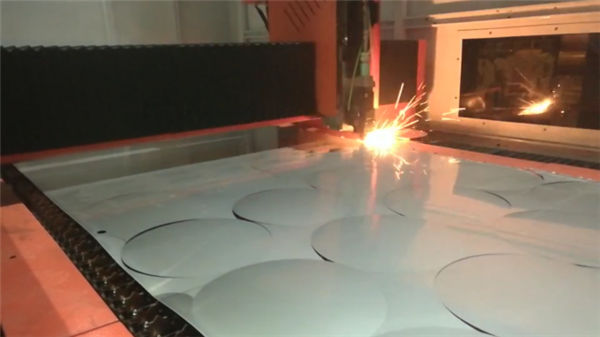

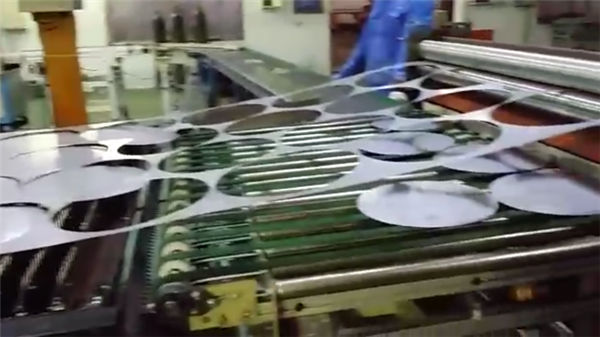

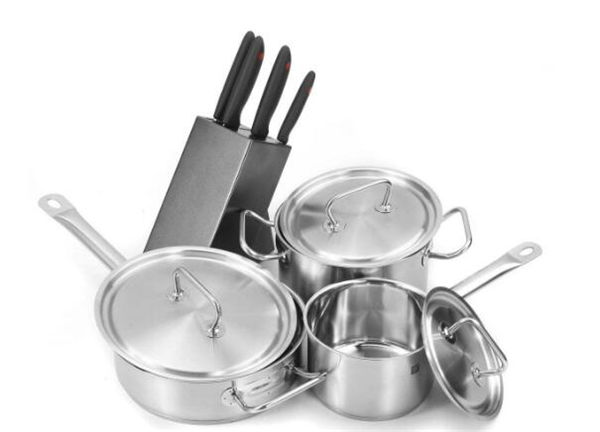

Cutting Samples: (attached photos are for reference , please contact with us for detail video)

Skera sýnishorn

Þjónusta fyrir sölu

1. Ókeypis sýnishorn klippa,
Til að fá ókeypis sýnishorn klippa / prófa, vinsamlegast sendu okkur CAD skjalið þitt, við munum klippa hér og gera myndband til að sýna þér skorið, eða senda sýnishorn til þín athuga klippa gæði.
2. Sérsniðin vélahönnun
Samkvæmt umsókn viðskiptavinarins gætum við endurskoðað vélina okkar til samræmis við þægindi viðskiptavinarins og mikil framleiðslu skilvirkni.

Þjónusta eftir sölu

A. Vél verður með þjálfunarmyndband og notendahandbók á ensku til uppsetningar, notkunar, viðhalds og vandræðagangs og skal gefa tæknilegar leiðbeiningar með tölvupósti, faxi, síma, skype….
B. Við bjóðum tæknimanni á vefsíðu viðskiptavinarins fyrir uppsetningu og þjálfun, viðskiptavinur skal ná vegabréfsáritun, miða, framfærslukostnaði á staðnum.
C. Viðskiptavinur gæti komið í verksmiðju okkar til þjálfunar. Við munum bjóða upp á þjálfun í uppsetningu, notkun, vandræðum með vél og viðhald.
Við þjálfun á verkstæði okkar bjóðum við upp á ókeypis þjálfun og framfærslukostnað í 7 daga, takmarka 2 manns.

Ábyrgð

a) .1ár fyrir alla vélina (samið er um mannskemmdir.).
b) .Laser fengið 2 ára ábyrgð
c). Lífstætt viðhald og varahlutir
d) Ókeypis þjálfun fyrir starfsfólk starfsfólks. (samið er um verkfræðing til útlanda.)

Algengar spurningar

Q1: Hvernig get ég fengið bestu vélina fyrir mig?
Þú getur sagt okkur frá vinnuefni þínu, smáatriðum unnið eftir mynd eða vedio svo að við getum dæmt hvort vélin okkar geti mætt þörf þinni eða ekki. Þá getum við gefið þér besta líkanið fer eftir reynslu okkar.

Spurning 2: Þetta er í fyrsta skipti sem ég nota þessa tegund af vél, er það auðvelt í notkun?
Við munum senda þér handbók og leiðbeina vedio á ensku, það getur kennt þér hvernig á að stjórna vélinni. Ef þú getur enn ekki lært hvernig á að nota það getum við hjálpað þér með „Teamviewer“ hjálparhugbúnaði á netinu. Eða við getum talað símleiðis, með tölvupósti eða á annan hátt.

Spurning 3: Ef vélin á við vandamál að stríða, hvernig gæti ég gert það?
Við gætum sent ókeypis hlutum til þín á ábyrgðartíma ef vélar eiga í einhverjum vandræðum undir „venjulegri notkun“.

Spurning 4: Ertu að raða sendingum fyrir vélarnar?
Já, kæru álitnu viðskiptavinir, fyrir FOB eða CIF verð, munum við raða sendingu fyrir þig. Fyrir verð EXW þurfa viðskiptavinir að raða sendingu með sjálfum sér eða umboðsmönnum sínum.
